一、实物图（型号：PulseSensor）

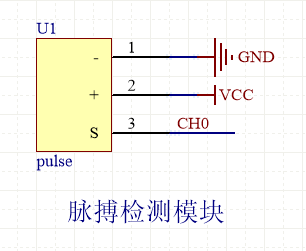

二、原理图
| 编号 | 名称 | 功能 |
| 1 | GND | 电源地 |
| 2 | VCC | 电源正 |
| 3 | S | 数据输出（模拟量） |
三、简介
PulseSensor是一款用于脉搏心率测量的光电反射式模拟传感器，将其佩戴于手指、耳垂处，可用来测试心跳速率和脉搏波形。
四、工作原理
光电容积法的基本原理是利用人体组织在血管搏动时造成透光率不同来进行脉搏测量的。其使用的传感器由光源和光电变换器两部分组成，通过绑带或夹子固定在病人的手指或耳垂上。光源一般采用对动脉血中氧和血红蛋白有选择性的一定波长（500nm~70Onm）的发光二极管。当光束透过人体外周血管，由于动脉搏动充血容积变化导致这束光的透光率发生改变，此时由光电变换器接收经人体组织反射的光线，转变为电信号并将其放大和输出。由于脉搏是随心脏的搏动而周期性变化的信号，动脉血管容积也周期性变化，因此光电变换器的电信号变化周期就是脉搏率。
五、流程设计
首先初始化引脚，然后数据口输出的模拟量经过ADC转化获取数字量，从而寻找脉搏波的峰值点，并计算相邻峰值点的时间差，最后通过计算公式计算心率值。
